奔馳w204的C級安裝海圳行車記錄儀案例

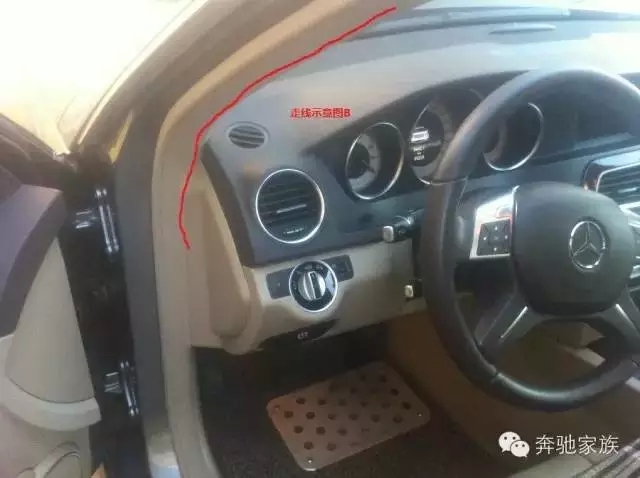

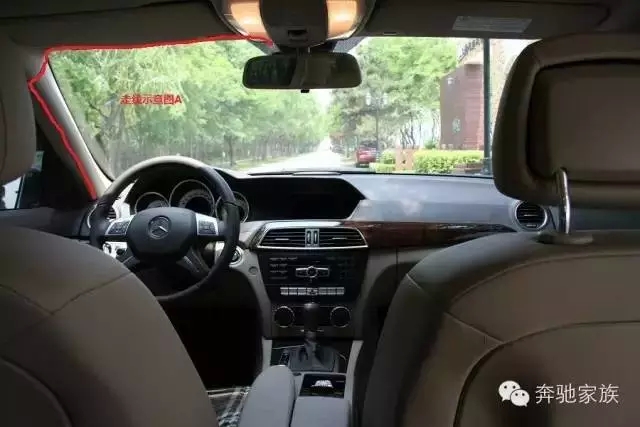

基本走線示意圖

.

安裝過程：

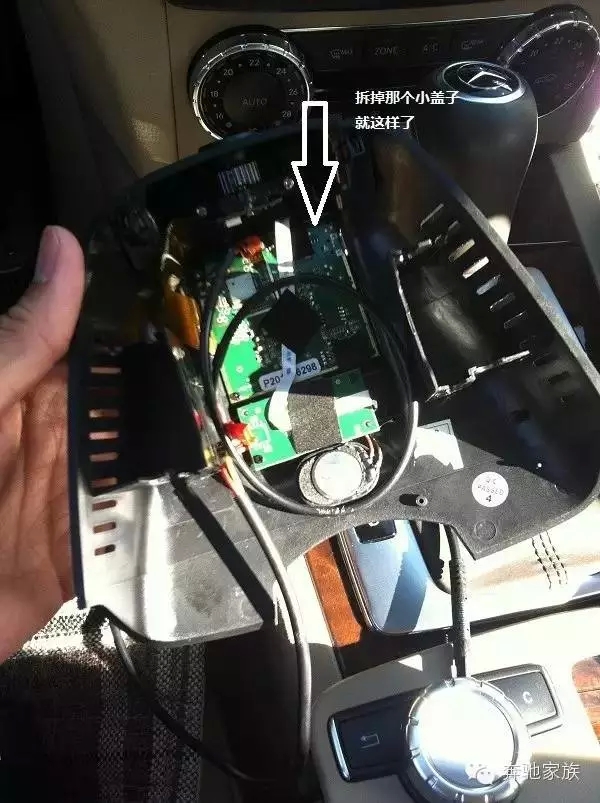

為了不訂到光感模塊我把記錄儀內的小蓋子拆了，其實也可以不拆。

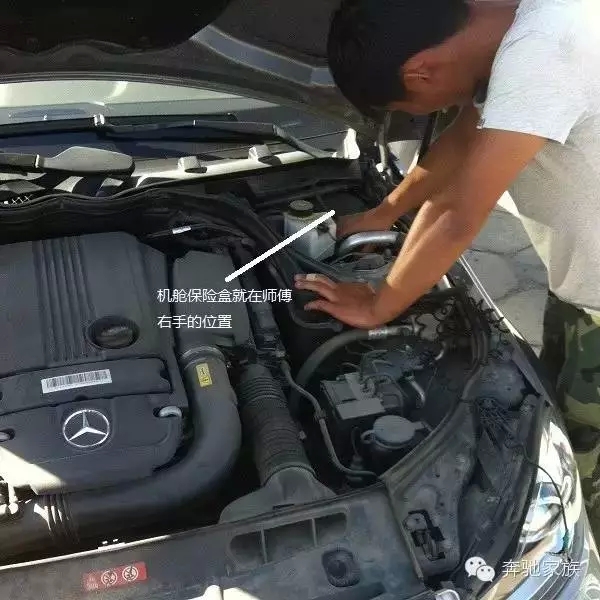

找到機艙保險盒，正對車頭的右上角

.

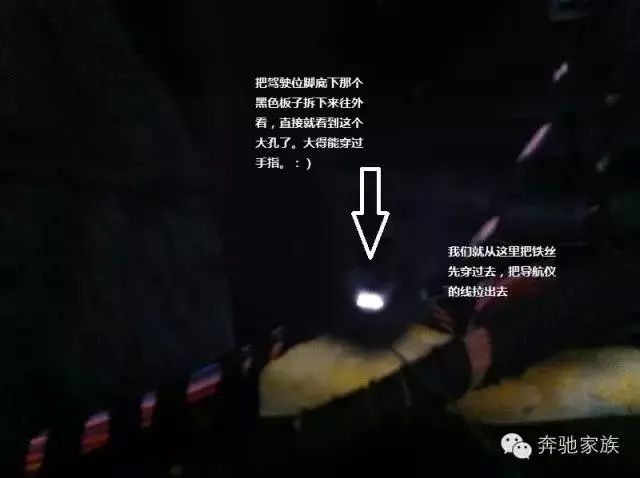

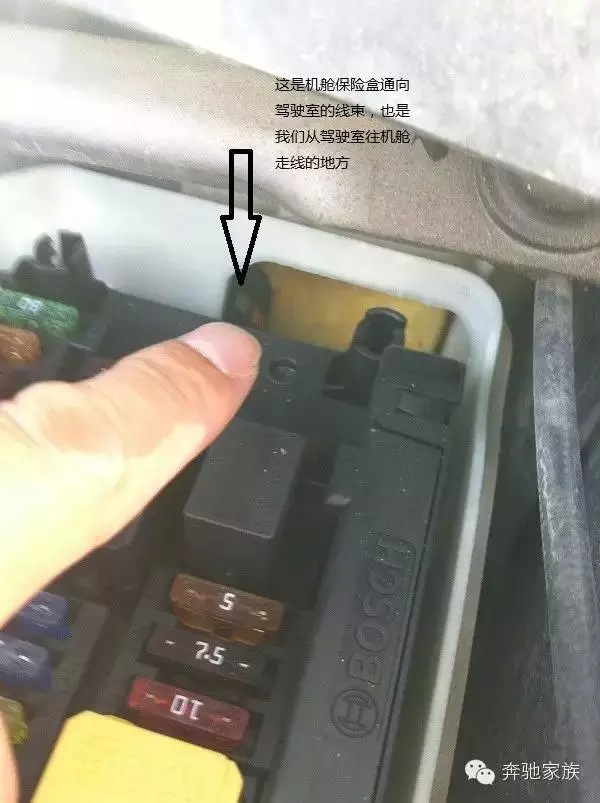

記錄儀的線要從駕駛室引到機艙，就是從這里↓

.

.

.

.

原來很多車友反應隱藏式記錄儀每次熄火拔鑰匙，記錄儀的時間都會恢復出廠設置，這是因為記錄儀沒有接常電的原因，因為隱藏式記錄儀從安全角度考慮沒有內置電池，所以這些設置的保存依靠的是汽車電源。當然這個耗電量是非常非常的小，大家不要擔心會耗光電瓶的電。而且移動偵測、停車監控這些也需要記錄儀隨時啟動錄像，所以必須保持供電狀態。

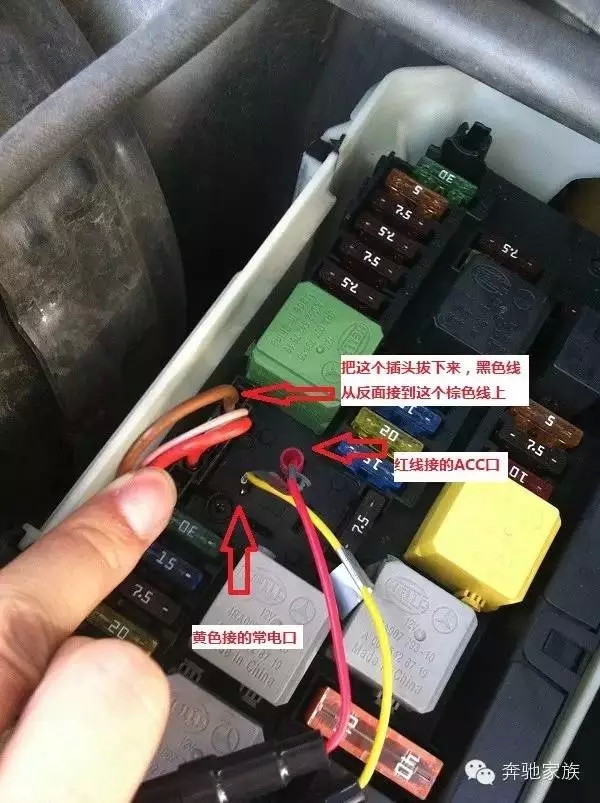

黃色的線記得要接常電（熄火拔鑰匙還會供電），紅色的線要接ACC，黑色的是打鐵線。

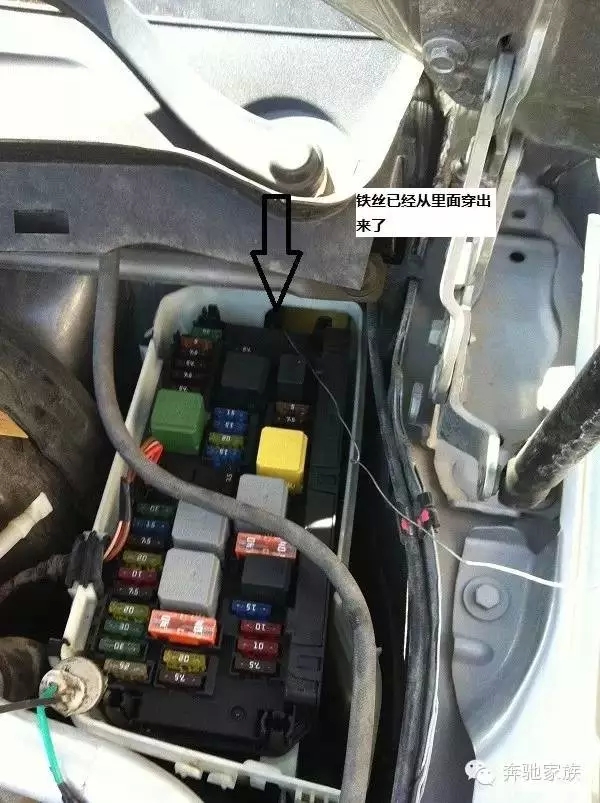

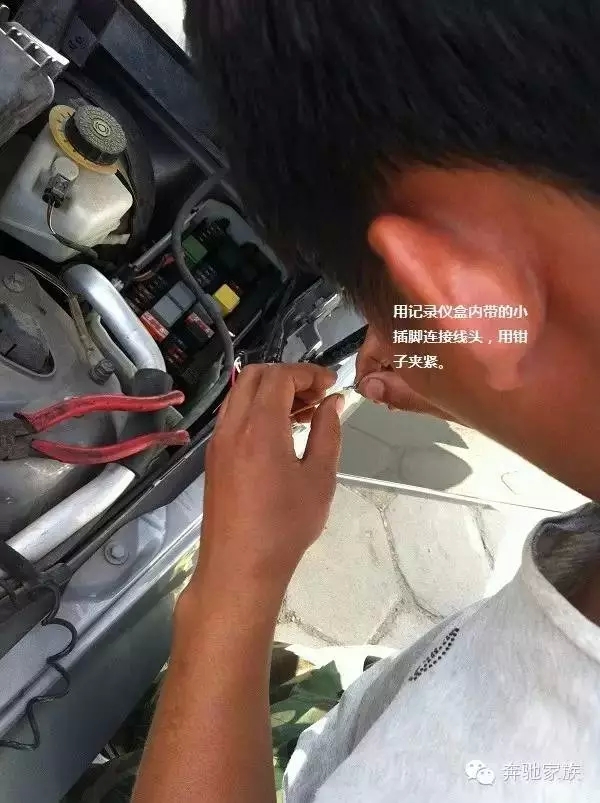

我的接線方式中，紅色、黃色線使用的是保險盒內的兩個閑置插座，黑色打鐵線接的是附近的一個可以活動的棕色線，三根線腳離得非常近，很方便布線。三根線全部在保險盒內，非常的安全。

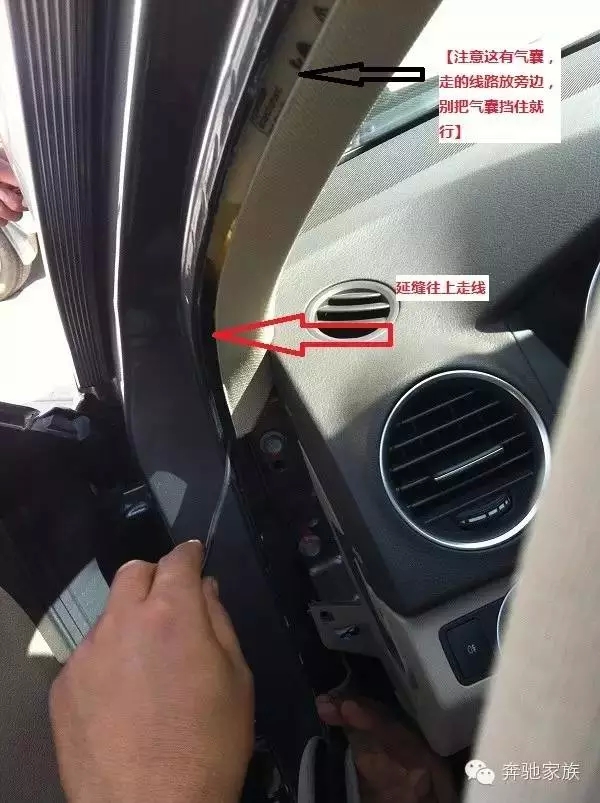

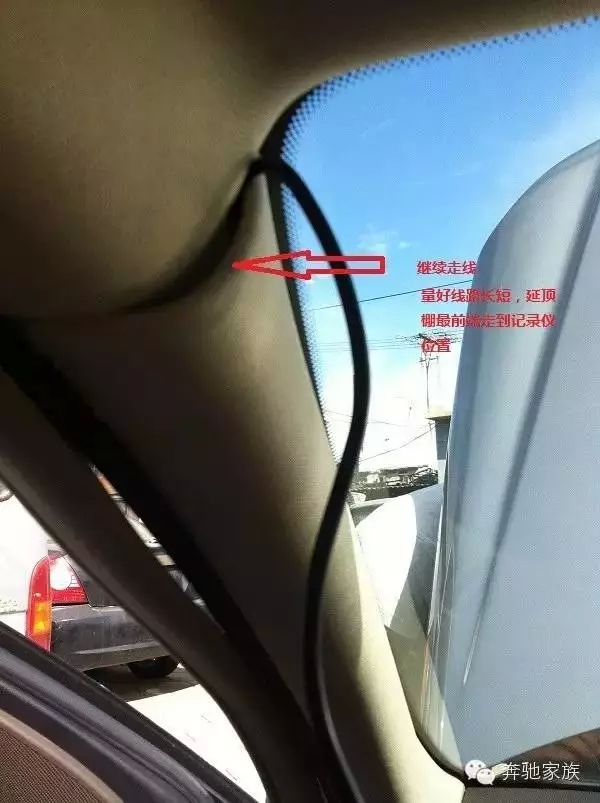

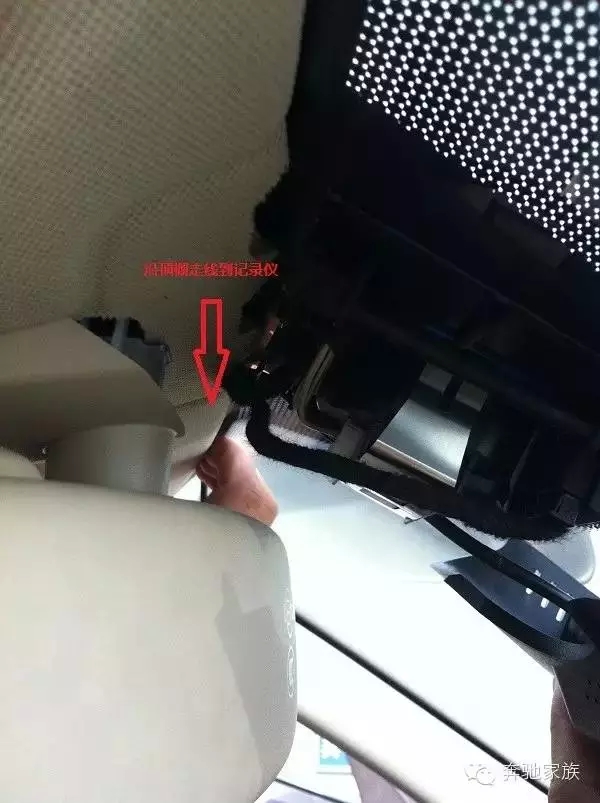

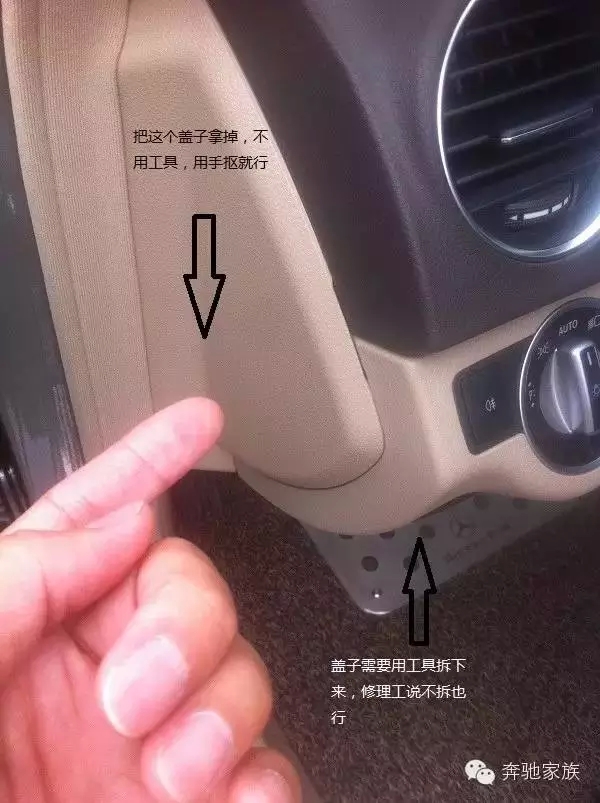

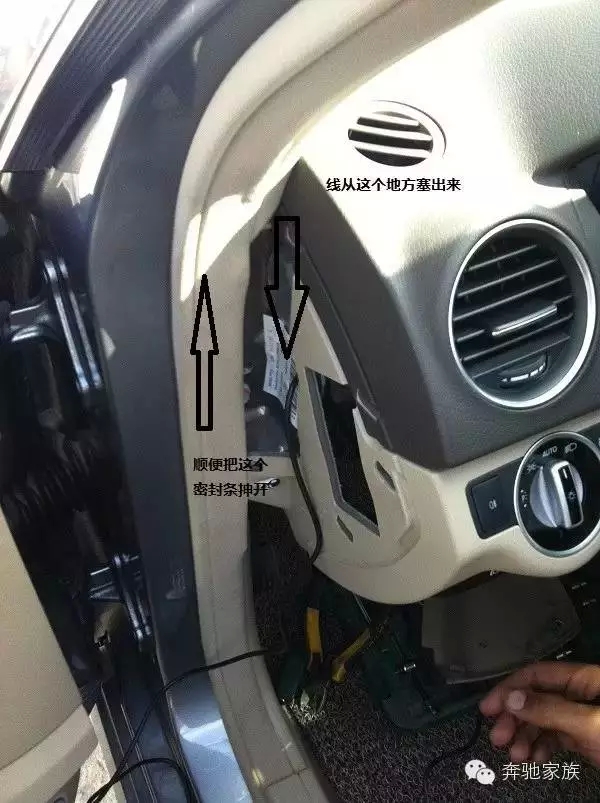

下面就是駕駛室的隱藏布線了

.

.

.

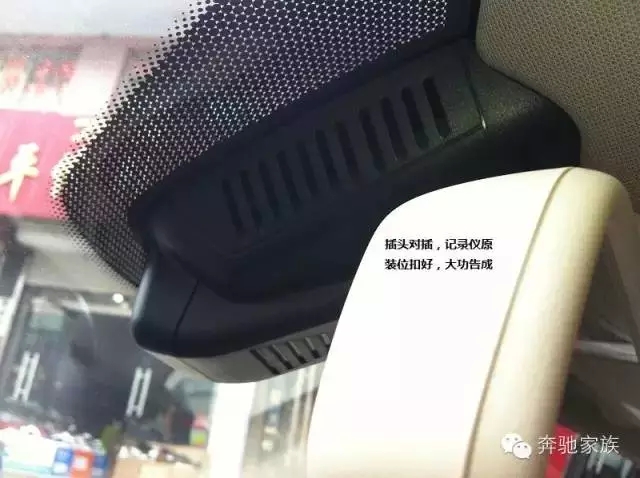

全部安裝好后，不管是駕駛室還是發動機艙看不到一丁點線頭，記錄儀原裝位嚴絲合縫。猶如原廠配置一般，非常完美。

經測試，此款記錄儀記錄效果非常不錯，此文主要是接線安裝方法，關于手機端的軟件設置和使用情況另文詳述。
